Монтаж грильято

Монтаж підвісної стелі грильято (стаття, інструкія, відео):

1. Подготовка объекта и инструментов

  • В першу чергу – очистити, пофарбувати, та обробити шви та нерівності на основній стелі, якщо є така необхідність.
  • Завершити всі процеси (комунікаційні та монтажні роботи, мережі протипожежного забезпечення, воздуховоди та ін.).
  • Закріпити всі комунікації, запобігши їх падіння на стелю грильято.
  • Підготувати наступні інструменти: рівень, перфоратор, молоток, плоскогубці, ножиці, пасатижі, молоток. дюбелі.

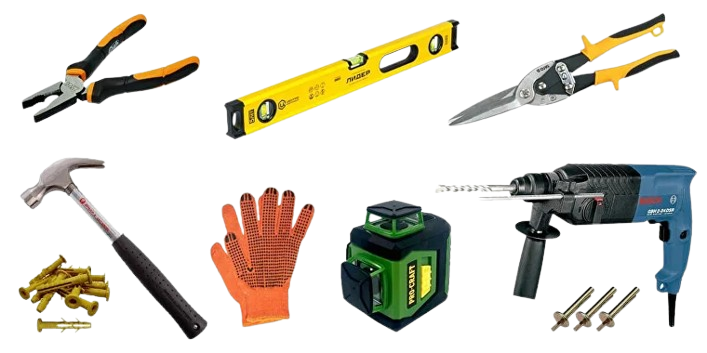

Інструменти для монтажу грильято

1.2. Розмітка та монтаж кутника для підвісної стелі грильято

  • За допомогою рівня (лазерного, водяного) визначаємо висоту стелі грильято до основної стелі.
  • Розмічаємо точки монтажу кутника через кожні 500 мм.
  • Робимо отвори за допомогою перфоратора. Використовуємо забивний дюбель, 6х40 мм, грибок.

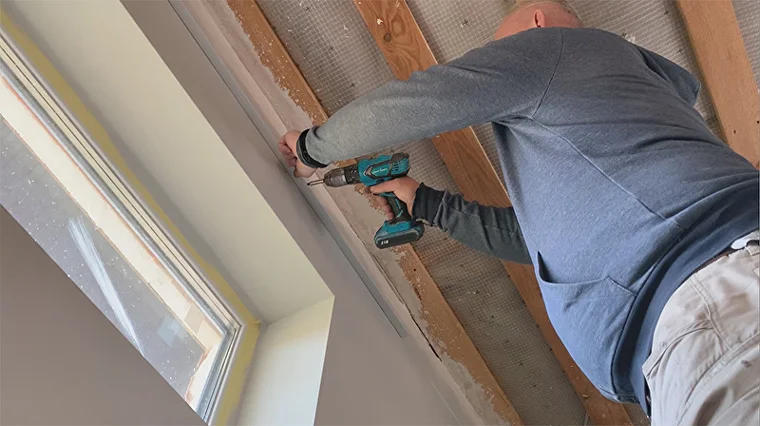

Розмітка та монтаж кутника для монтажу грильято

1.3. Монтаж каркасу стелі грилято

З чого він складається:

1. Кутник 3000 мм;
2. Основной профіль 2400 мм;
3. Поперечний профіль 600 мм;
4. Елемент касети, «папа» 600 мм.;
5. Елемент касети, «мама» 600 мм.;
6. Роздовжний з’єднувач для грильято;
7. Кріплення для грильято: CG8 і спиця 250 мм;
8. Латунний дюбель «бейербах» або DNa6, 6х40 мм.;

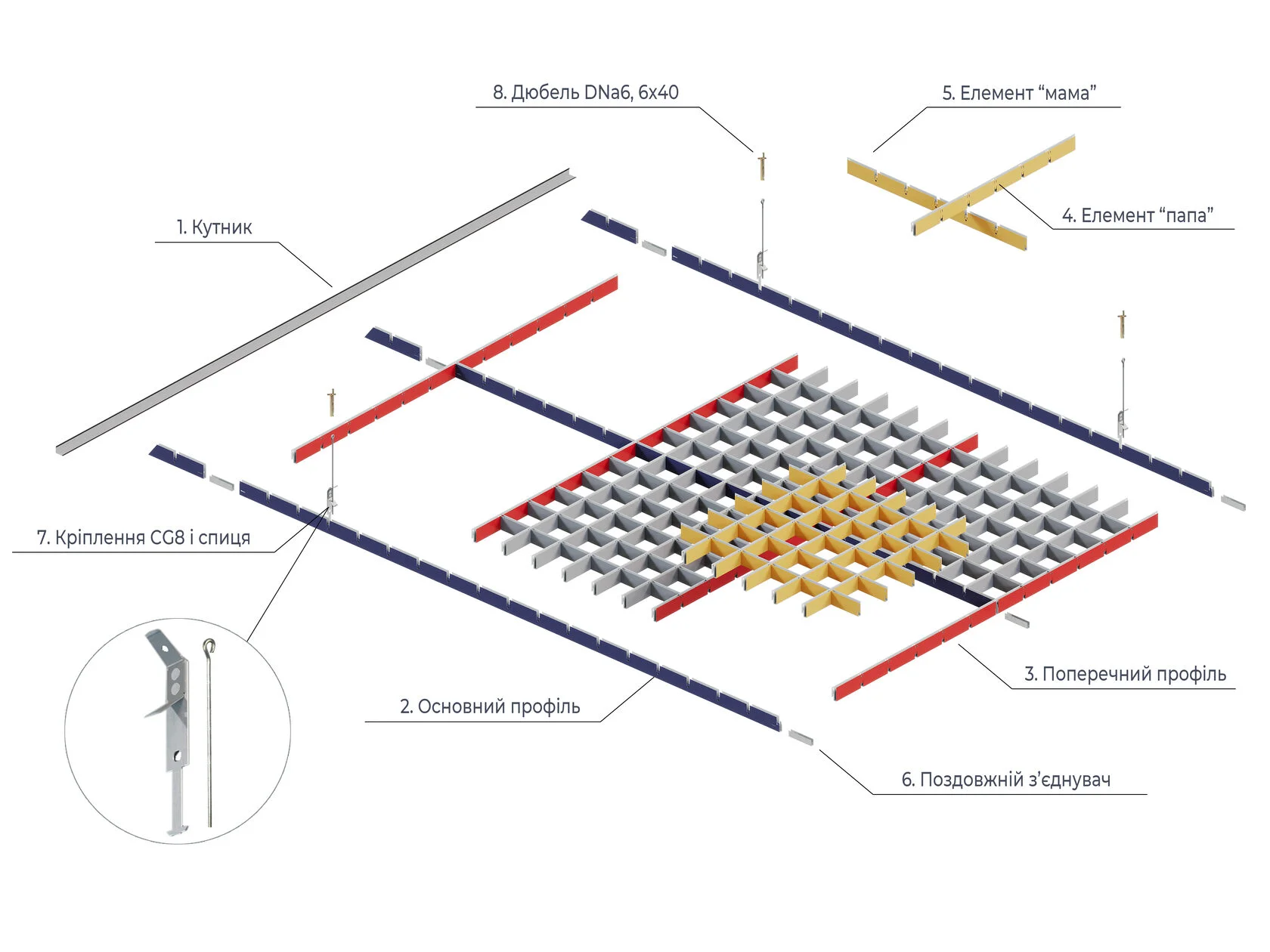

Схема монтажу грильято

1.4. Розмітка підвісів основного профілю каркасу

  • Визначаємо напрямок осей основного профілю (L=2400 мм) Для зменшення витрат за основу беремо найдовшу стіну і відступаємо від неї 600 мм. Але, не виключені інші варіанти спрямування основного профілю.
  • Всі наступні осі розмічаємо паралельно першої, з кроком 600 мм.
  • Крок кріплення основного профілю визначаємо за проектом з урахуванням усіх параметрів та додаткових навантажень на стелю.
  • Відстань між кріпленнями основного профілю становить: 800-1000 мм.

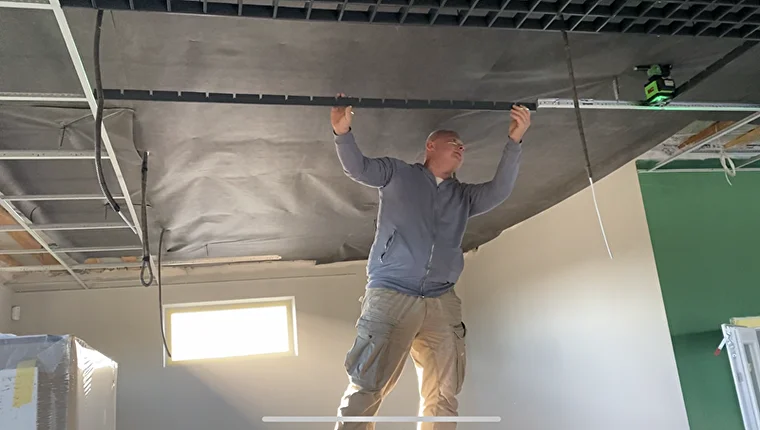

Розмітка основного профілю

1.5. Технологія монтажу основного профілю каркасу на стелю-грильято

Послідовність етапів:

1. Свердлимо отвори 40 мм – під латунний дюбель «бейєрбах» або DNa6, 6х40 мм;
2. Збираємо та монтуємо кріплення CG8, спицю та дюбель DNa6;
3. Монтуємо основний профіль на кріплення;
4. З’єднуємо основний профіль за допомогою поздовжнього з’єднувача;
5. В основний профіль вставляємо поперечний профіль;
6. Вирівнюємо каркас за допомогою регулювання підвісів у проектне положення;
7. Виконуємо перевірку відповідності площини каркасу відносно площини стелі Griliatto.

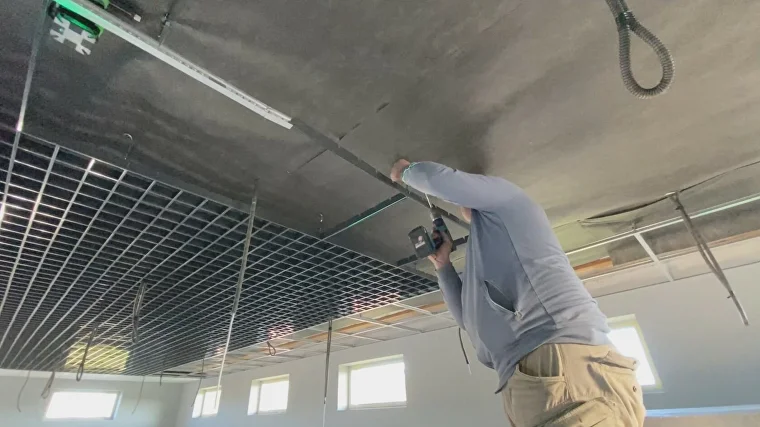

Монтаж основного каркаса

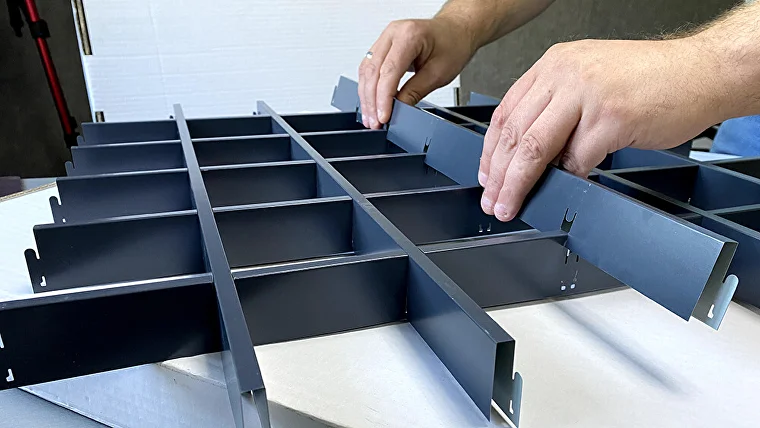

1.6. Технологія монтажу касети на стелю-грильято.

  • Решітку (касету) збираємо на рівній поверхні, бажано зробити підкладку з картону;
  • Викладаємо паралельно один одного – два нижніх елемента “мама” на відстані 600 мм.;
  • Вставляємо в крайні пази “мами” всі елементи верхніх модулів “папа”
  • Перевертаємо касету та додаємо всередину модулі “мама”
  • Нижні елементи “мама” повинні розташовуватись паралельно основного профілю;
  • Виконуємо перевірку відповідності площини решітки заданої проектом площини.
  • Вставляємо решітку всередину ячейки основного та поперечного пріфиля 600х600 мм

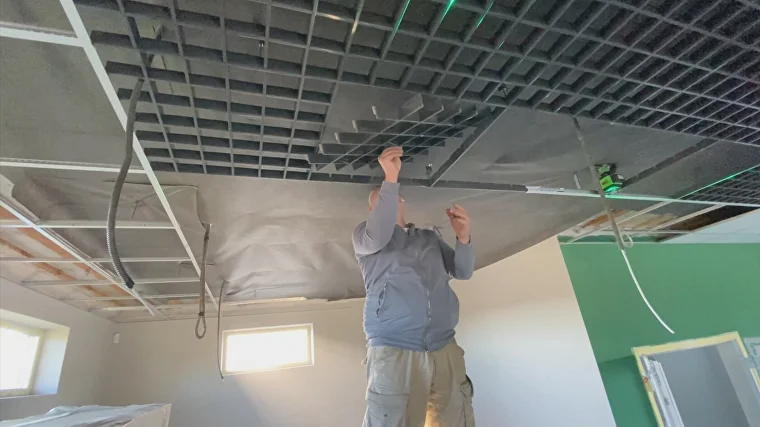

Монтаж касети стелі грильято

Монтаж касети в основной профіль

2. Грильято. Технология монтажа (відео)

Для вашої зручності, на прикладі об’єкта ми показали, як проводиться монтаж підвісної стелі грильято. Якщо суворо дотримуватися інструкції, зробити монтаж підвісних стель грильято під силу абсолютно кожному.
Бажаємо Вам успіхів!

3. Розрахунок комлектуючих



Назва Размір (мм.) Ед. 50х50 60×60 75×75 86×86 100×100 120×120 150×150 200×200
Основной профіль 2400 шт. 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
Поперечній профіль 600 шт. 2,78 2,78 2,78 2,78 2,78 2,78 2,78 2,78
Профіль “мама” та “папа” 600 шт. 30,58 25,02 19,46 16,68 13,9 11,12 8,34 5,56
З’єднувач 600 шт. 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
Кріплення 250 комл. 1,68 1,68 1,68 1,68 1,68 1,68 1,68 1,68
Кутник 3000 шт. 0,26 0,26 0,26 0,26 0,26 0,26 0,26 0,26


Таблиця №1. Точний розрахунок пристінного кутника рекомендуємо виконувати при наявності периметру

4. Ціна монтажа грильято

Скільки коштує монтаж стелі грильято? У таблиці №2 вказана орієнтовна ціна за м2.
Вартість монтажу грильято залежить від багатоьох факторів: висота, стан основної стелі, складність та кількість комунікацій, наявність тури та ін.
Ми завжди рекомендуємо зустрічатися на об’єкті для коректного заміру та розрахунку вартості.
Таким чином, ціна монтажу грильято, буде зрозумілою і прийнятною для всіх.



Назва Висота стелі Вартість за м2.
Грильято (ячейка 75 – 200 мм.) до 4,6 м. 320 грн.
Грильято (ячейка 75 – 200 мм.) выше 4,6 м. 350 грн.
Грильято (ячейка 50 – 75 мм.) до 4,6 м. 370 грн.
Грильято (ячейка 50 – 75 мм.) выше 4,6 м. 400 грн.


Таблиця №2. Вартість монтажу грильято
